Подогреватели ПСТ применяются с целью подогрева труб при укладке трубопроводов. Принцип использования этого приспособления заключается в том, что стыки труб диаметром от 325 до 1420 мм, которые применяются при возведении трубопроводов, в самый последний момент перед сваркой необходимо разогреть. Преимущества ПСТ (подогревателя стыков труб) - небольшая цена и простота в использовании.
Подогрев стыков труб диаметром свыше 325 мм производится осторожно газовой горелкой, последовательно отдельными участками, по мере наложения сварного шва. Перед наложением последнего замыкающего участка шва необходимо подогреть на длину 50 - 60 мм начало примыкающего к нему участка. Сваренный стык рекомендуется обернуть специальным полотенцем для обеспечения медленного остывания.
Подогрев стыков труб малых диаметров осуществляется обычной сварочной горелкой. Газовые горелки должны быть хорошо отрегулированы, чтобы осуществлять нагрев металла без копоти.

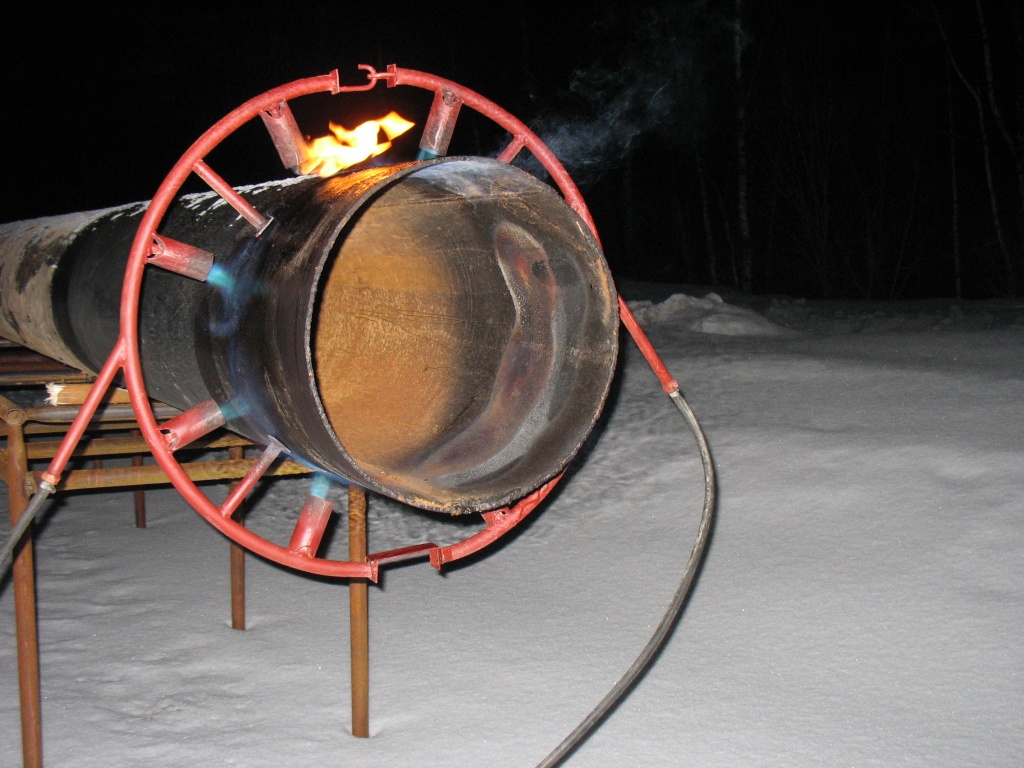

Подогреватель стыков труб ПСТ состоит из двух секций, горелок и штуцеров.
При этом для перевозки данного подогревателя подойдет автомобильный или железнодорожный транспорт, а также любой другой вид транспортировки, при котором будет обеспечена его сохранность.
Все значимые характеристики подогревателя стыков представлены в следующей таблице:
| Техническая характеристика | |
| Диаметр трубопровода, мм | 325-1420 |
| Вид энергоносителя | баллонный газ-пропан (технический) |
| Способ нагрева , шт. | огневой открытым пламенем |
| Температура стыков, °С | 100-160, max 350 |
|
Марка оборудования |
Технические характеристики |
Вес кг |
Теплоотдача кВт/ч |
Расход топлива кг/ч |
| Подогреватель стыков труб ПСТ-325 | диаметр трубы 325 мм | 6,0 | 41 | 3 |
| Подогреватель стыков труб ПСТ-426 | диаметр трубы 426 мм | 8,0 | 52 | 4 |
| Подогреватель стыков труб ПСТ-530 | диаметр трубы 530 мм | 10,5 | 65 | 5 |
| Подогреватель стыков труб ПСТ-630 | диаметр трубы 630 мм | 12 | 72 | 6 |
| Подогреватель стыков труб ПСТ-720 | диаметр трубы 720 мм | 14 | 78 | 7 |
| Подогреватель стыков труб ПСТ-820 | диаметр трубы 820 мм | 14,5 | 97 | 8 |
| Подогреватель стыков труб ПСТ-1020 | диаметр трубы 1020 мм | 17 | 117 | 9 |
| Подогреватель стыков труб ПСТ-1220 | диаметр трубы 1220 мм | 18 | 143 | 11 |
| Подогреватель стыков труб ПСТ-1420 | диаметр трубы 1420 мм |
20 | 156 | 12 |
В комплект поставки ПСТ входят:
- подогреватель стыков ПСТ – 2 секции;
- паспорт и руководство по эксплуатации.
Указания по эксплуатации
Давление газа, подаваемого на горелки, обеспечивается подключением к пропановому баллону через редуктор и составляет 0,2 – 2, 0кгс/см². Температура подогрева контролируется термокарандашом или контактным термометром.
При пользовании горелкой следует соблюдать следующий порядок запуска горелки:
- при закрытом кране подачи газа установить горелку на стык;
- отрегулировать давление на редукторе;
- подготовить запальный факел и поднести его к нижней части горелки;
- открыть кран и разжечь горелку;
- добиться устойчивого горения за счет регулирования расхода газа редуктором;
-баллон с пропаном должен находиться на расстоянии не менее пяти метров от горелки с наветренной стороны;
- запрещается находиться посторонним в зоне горелки при розжиг;
- запрещается находиться разжигающему с подветренной стороны от горелки;
- запрещается выполнять какие-либо перемещения горелки в процессе работы;
- при работе на деревянных лесах или других местах с возможными очагами пожароопасности необходимо иметь на рабочих местах листовой асбест, сухой песок, а также углекислотные огнетушители.
