Опорно направляющие кольца ПМТД предназначены для прокладки стальных трубопроводов диаметром от 57 мм до 1420 мм в защитном кожухе-футляре (трубе большего диаметра) под автомобильными, железными дорогами, инженерными сооружениями, водными преградами.
Кольца ПМТД предназначены для обеспечения проектного положения трубопровода относительно кожуха, равномерного распределения нагрузок на магистральный трубопровод, снижения тягового усилия при протаскивании трубопровода в кожухе, предохранения изоляционного покрытия трубопровода в процессе его протаскивания в кожухе, а также создания электрической изоляции, препятствующей проникновению блуждающих токов между трубопроводом и кожухом.
Кольца ОНК ПМТД работоспособны во всех климатических зонах при температурах от минус 60°С до плюс 70°С.
Нами производятся и поставляются опорно направляющие кольца ПМТД 3-х типов:
Тип I. Кольца ОНК ПМТД с опорами скольжения с защитными трубами для кабелей связи или без. Предназначены для протаскивания трубопровода в кожухе на расстояние до 400 м.
Тип II. Кольца ОНК ПМТД с опорами качения (роликами) с защитными трубами для кабелей связи или без. Предназначены для протаскивания трубопровода в кожухе на расстояние до 6000 м.

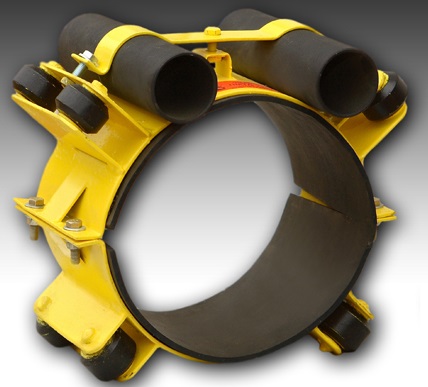

Тип III. Кольца ОНК ПМТД с опорами качения и опорами скольжения (комбинированные) с защитными трубами для кабелей связи или без. Предназначены для протаскивания трубопровода в кожухе на расстояние до 1000 м. Применяют, когда трасса перехода трубопровода выполнена с подъёмом или спуском, чтобы удержать трубопровод от самопроизвольного спуска при его протаскивании в кожухе (футляре).
Мы производим опорно направляющие кольца ОНК ПМТД в соответствии с ТУ 1469-001-53597015-12. Оставить заявку можно, заполнив форму внизу страницы или прислав запрос на почту.
| Диаметр трубопровода, мм | 57÷273 | 325÷426 | 530÷820 | 1020÷1420 |
| Минимальное количество опор скольжения или качения по окружности кольца | 4 | 8 | 8 | 12 |
| Рекомендуемое расстояние между кольцами на трубопроводе, м | 2 | 2 | 2 | 2 |
Опорные кольца ПМТД Тип I с опорами скольжения представляют собой два полукольца, которые собираются на трубопроводе болтовыми соединениями. На полукольцах установлены опоры скольжения из полиамида, которые воспринимают нагрузку при протаскивании магистрального трубопровода под дорогами и другими инженерными сооружениями, в защитном кожухе (футляре).
| ПМТД Тип I, ТУ 1469-001-53597015-01 труба/(патрон), мм |
Вес опорного кольца в сборе с опорами-ползунами и прокладкой, кг |
| 57/(325) | 1,05 |
| 90/(219) | 1,26 |
| 108/(273) | 2,67 |
| 114/(325) | 2,70 |
| 159/(325) | 3,23 |
| 159/(426) | 3,23 |
| 159/(377) | 3,23 |
| 219/(325) | 3,91 |
| 219/(426) | 3,91 |
| 219/(530) | 3,91 |
| 273/(426) | 4,48 |
| 273/(530) | 4,48 |
| 325/(530) | 6,38 |
| 325/(720) | 6,38 |
| 377/(630) | 12,08 |
| 426/(530) | 12,13 |
| 426/(630) | 12,13 |
| 426/(720) | 12,13 |
| 445/(720) | 14,30 |
| 426/(1020) | 12,13 |
| 530/(720) | 13,34 |
| 530/(820) | 14,67 |
| 546/(1020) | 14,93 |
| 630/(820) | 14,62 |
| 720/(920) | 15,76 |
| 720/(1020) | 17,09 |
| 820/(1020) | 18,75 |
| 820/(1220) | 20,08 |
| 820/(1420) | 20,08 |
| 1020/(1220) | 24,21 |
| 1020/(1420) | 24,21 |
| 1220/(1420) | 26,98 |
| 1420/(1720) | 34,22 |
