Опорно-предохранительное кольцо СПЕЙСЕР

«СПЕЙСЕР» (кольцо предохранительное, изолирующее, диэлектрическое, опорно-направляющее) из полиэтилена для трубопроводов от 100 до 1420 мм

В рамках модернизации продуктовой линейки, повышения конкурентоспособности продукции в декабре 2010 года запущено серийное производство колец «Спейсер» из ПОЛИЭТИЛЕНА для труб диаметрами от 102 до 1420 мм. Спейсер — кольцо для трубопроводов. Назначение: Кольцо опорно-направляющее, изолирующее, предохранительное, диэлектрическое предназначено для механической защиты изоляционного покрытия трубопроводов, кабелей при прокладке под автомобильные дороги,а также для обеспечения диэлектрической изоляции трубопроводного перехода. В настоящее время использование данной конструкции и материала изделий является оптимальным с точки зрения цены и качества.

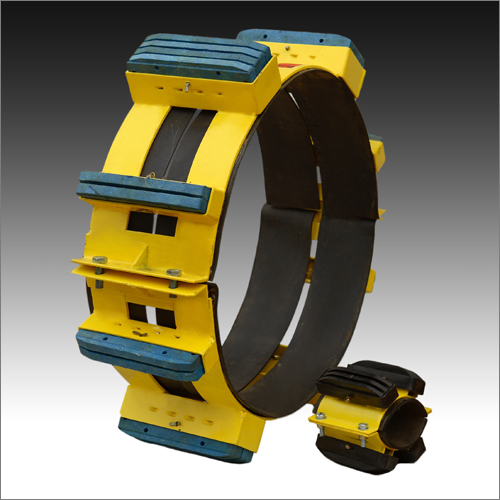

Кольцо состоит из сегментов, соединяемых болтами. Сегменты кольца производятся из ПОЛИЭТИ-ЛЕНА методом литья под давлением. Кольца обеспечивают электрическую изоля-цию между двумя трубами, устойчивы к хими-ческой коррозии, давлению, механическим и термическим ударам.

ФИЗИКО-МЕХАНИЧЕСКИЕ СВОЙСТВА ПОЛИЭТИЛЕНА (низкого давления высокой плотности (ПНВП))

Наименование показателя	Значение
Разрушающее напряжение при разрушении, МПа (ГОСТ 11262)	28,0 - 35,0
Относительное удлинение при разрыве, % (ГОСТ 11262)	200-400
Модуль упругости при растяжении, МПа (ГОСТ 9550)	500 - 750
Коэффициент трения по стали (ГОСТ 11629)	0.3
Предел текучести при растяжении, МПа (ГОСТ 11262)	22 - 27
Твердость по Шору А (ГОСТ 263-75)	68-70
Температура хрупкости, градусов Цельсия	-100
Удельное объемное электрическое сопротивление, Ом*см (ГОСТ 6433.2)	10^17
Диэлектрическая проницаемость при 10^6 Гц (ГОСТ 22372)	2,1 - 2,4

Количество изделий, устанавливаемых на участке (ориентировочное количество — точное количество определяется при разработке проектной документации в зависимости от типа трубопровода и нагрузок на него) рассчитывается по формуле:

N=(L/K)+3 (шт),

где L- длина участка (м), К — расстояние между кольцами (м) — выбирается в пределах 0,6-2 (м) для металлических трубопроводов , 2-3 (м) для трубопрово-дов из стеклопластиковых труб.

Спейсер полиэтилен

Применение диэлектрических колец повышает скорость и эффективность прокладки трубопроводов через переходы и увеличивает срок службы трубопроводов на переходах до 30 лет.
