Автоматическая резка труб производится при помощи источника ДС120П.33, подключенного к труборезу – устройству, которое в автоматическом режиме по направляющей перемещает резак вокруг трубы. Производятся труборезы 2-х типов - ТР-2.3 и ТР-2.4, отличающихся видом направляющей. В труборезе ТР-2.3 в качестве направляющей, используется сдвоенная цепь. В труборезе ТР-2.4 в качестве направляющей используются жесткие пояса.
Труборез ТР-2.3 - диаметр разрезаемых труб от 219 до 1620 мм с толщиной стенки до 40мм.

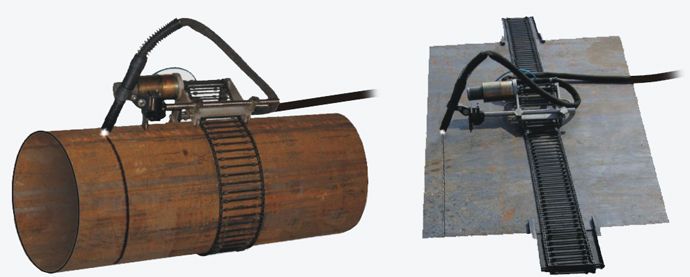

В труборезе ТР-2.3 в качестве направляющей, используется сдвоенная цепь. В комплекте с труборезом поставляется набор цепей, подобранный таким образом, что при стыковке друг с другом в различных комбинациях цепи перекрывают весь диапазон диаметров от 219мм до 1620мм. Удобство применения подобной конструкции заключается в том, что весь диапазон труб перекрыт набором цепей. Этот набор занимает минимальное место, в отличии от жестких бандажей, и легко может быть транспортирован к месту проведения работ. Такой вариант предпочтителен, когда работы ведутся с широким диапазоном диаметров труб.
Труборезы ТР-2.3 и ТР-2.4 могут использоваться для резки листов. Для этого они комплектуются дополнительными приспособлениями - платформами-струбцинами.
В случае трубореза ТР-2.3 длина реза обусловлена комплектом направляющих цепей. Суммарная длина стандартного комплекта цепей в сборе составляет – 7 м.
Труборез ТР-2.4 производит резку листов, перемещаясь по прямолинейному магнитному поясу длиной 2м, который может быть установлен как на горизонтальном так и на вертикальном листе. Пояса легко стыкуются друг с другом для получения более длинного реза.
