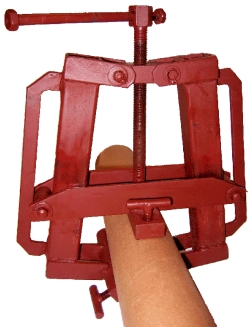

Центратор-струбцина монтажная СМ

СТРУБЦИНА МОНТАЖНАЯ СМ151 предназначена для центровки торцов труб и отводов перед сваркой стыков диаметром от 57 до 159 мм при температуре окружающего воздуха от 233 до 313 К (от – 40 до + 40 градусов С).

Струбцина представляет собой шарнирно-винтовое приспособление, состоящие из обжимов 1, винта 2, траверсы 3, гайки 4 и стопоров 5.

СТРУБЦИНА МОНТАЖНАЯ СМ81 предназначена для центровки торцов труб и отводов перед сваркой стыков диаметром от 25 до 89 мм при температуре окружающего воздуха от 233 до 313 К (от – 40 до + 40 градусов С).

Струбцина представляет собой шарнирно-винтовое приспособление, состоящие из обжимов 1, траверсы 2, стопоров 3, винта 4.

Струбцина устанавливается на конец трубы при вращении винта. Затем в струбцину вставляется конец привариваемого элемента, который фиксируется стопорами, и производится прихватка. Окончательная сварка осуществляется со снятой струбциной.
